產品特點：
● 全球形球芯設計， 介質含顆粒時閥門不易堵塞。
● 可選四氟球，密封性和耐腐蝕性出眾。
● 獨特的結構設計，使閥門的流阻更小。
● 閥門安裝時介質流向參照黑色大箭頭。

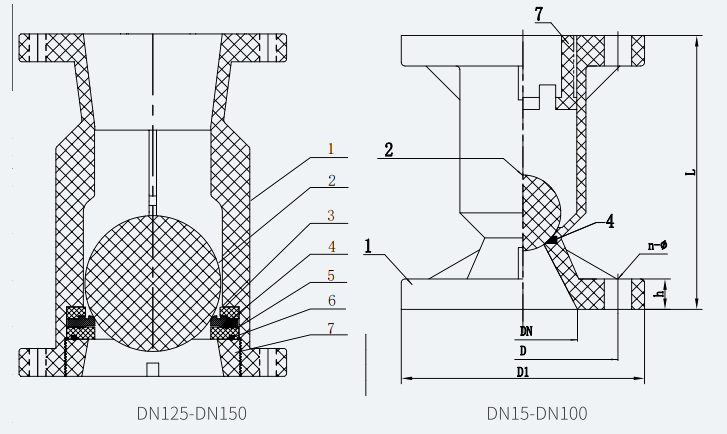

材質配件表
|
編號No. |
零部件 |
材料 |
|
1 |
閥體 |
FRPP, PPH, UPVC, CPVC, PVDF |
|
2 |
球 |
FRPP, PPH, UPVC, CPVC, PVDF, PTFE |
|
3 |
塑料墊片 |
FRPP, PPH, UPVC, CPVC, PVDFDN125-150 Used Only |
|
4 |
密封 |
PTFE, EPDM, FPM |
|
5 |
塑料墊片 |
FRPP, PPH, UPVC, CPVC, PVDF DN125-150 Used Only |
|
6 |
O型圈 |
PTFE, EPDM, FPM DN125-150 Used Only |
|
7 |
內塞 |
FRPP, PPH, UPVC, CPVC, PVDF |
產品尺寸表
|
DN |
??D1 (mm) |
D(mm) |
L(mm) |
h(mm?) |
n |
φ(mm) |
工作壓力(Mpa) |
最小返回壓力(Mpa) |
||||||
|
DIN |
JIS |
ANSI |
HG/DIN |
JIS |
ANSI |
HG/DIN |
JIS |
ANSI |
||||||
|
15 |
95 |
65 |
?70 |
60 |
100 |
15 |
4 |
4 |
4 |
14 |
15 |
16 |
1.0 |
0.1 |
|
20 |
105 |
75 |
?75 |
70 |
120 |
17 |
4 |
4 |
4 |
14 |
15 |
16 |
1.0 |
0.1 |
|
25 |
115 |
85 |
?90 |
79 |
140 |
17 |
4 |
4 |
4 |
14 |
15 |
16 |
1.0 |
0.1 |
|
32 |
135 |
100 |
100 |
89 |
160 |
17 |
4 |
4 |
4 |
18 |
19 |
16 |
1.0 |
0.1 |
|
40 |
145 |
110 |
105 |
98 |
165 |
17 |
4 |
4 |
4 |
18 |
19 |
16 |
1.0 |
0.1 |
|
50 |
160 |
125 |
120 |
121 |
180 |
20 |
4 |
4 |
4 |
18 |
19 |
19 |
1.0 |
0.1 |
|
65 |
180 |
145 |
140 |
140 |
220 |
22 |
4 |
4 |
4 |
18 |
19 |
19 |
0.6 |
0.1 |
|
80 |
195 |
160 |
150 |
152 |
250 |
25 |
8 |
8 |
4* |
18 |
19 |
19 |
0.6 |
0.1 |
|
100 |
215 |
180 |
175 |
190 |
280 |
25 |
8 |
8 |
8 |
18 |
19 |
19 |
0.6 |
0.1 |
|
125 |
245 |
210 |
210 |
216 |
325 |
30 |
8 |
8 |
8 |
18 |
19 |
22 |
0.4 |
0.1 |
|
150 |
280 |
240 |
240 |
241 |
365 |
30 |
8 |
8 |
8 |
22 |
23 |
22 |
0.4 |
0.1 |
|
200 |
335 |
295 |
290 |
298 |
405 |
35 |
8 |
12* |
8 |
22 |
23 |
22 |
0.3 |
0.1 |
|
250 |
400 |
350 |
355 |
362 |
500 |
38 |
12 |
12 |
12 |
22 |
25 |
26 |
0.3 |
0.1 |
|
300 |
455 |
400 |
400 |
432 |
600 |
40 |
12 |
16* |
12 |
22 |
25 |
26 |
0.3 |
0.1 |
